一、主要介绍

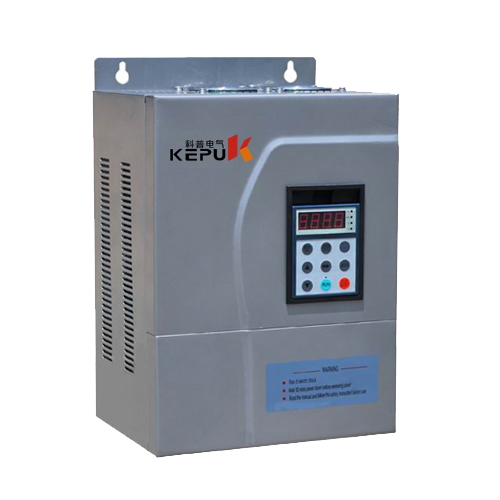

KP90G电梯专用变频器是我公司自主研发的高品质矢量控制型电梯专用变频器，可以与现今的电梯控制系统兼容，如：德国奔克、上海新时达，以及PLC等，对其它要求高品质速度、转矩控制场合同样适用。
二、主要技术特点（详见功能表）：
通过对电机磁通电流和转矩电流的解耦控制，实现了转矩的快速响应和准确控制，能以很高的控制精度进行宽范围的调速运行。
先进的电流振荡抑制技术。
具有电机参数自动调谐、零伺服控制零速输出200%力矩、速度控制和转矩控制、可以在线切换。
高载波频率，实现全面静音运行。
编码器和给定及反馈信号断线检测切换、掉载保护、故障信号追忆、故障自动重起、内置PG接口、28种故障监控
丰富的I/O端子和多达十种的速度设定方式，能满足各类负载对传动控制的需求。
能进行参数的上传拷贝和下传复写功能。
功能强大的后台调试监控软件可通过内置的RS485接口组网监控运行。
良好的动态特性，超强的过载能力，满足广泛的电梯等传动应用场合。
三、系列规格说明：
|
电压等级 |
变频器型号 |
额定容量(kVA) |
额定输入电流(A) |
额定输出电流(A) |
适配电机功率(KW) |
|
380V |
KP90G－4T0055 |
8.5 |
14.2 |
13 |
5.5 |
|
KP90G－4T0075 |
11 |
18 |
17 |
7.5 |
|
KP90G－4T0110 |
17 |
26 |
25 |
11 |
|
KP90G－4T0150 |
21 |
35 |
32 |
15 |
|
KP90G－4T0185 |
24 |
38.5 |
37 |
18.5 |
|
KP90G－4T0220 |
30 |
46.5 |
45 |
22 |
|
KP90G－4T0300 |
40 |
62 |
60 |
30 |
|
KP90G－4T0370 |
50 |
76 |
75 |
37 |
|
KP90G－4T0450 |
60 |
92 |
90 |
45 |
|
KP90G－4T0550 |
72 |
113 |
110 |
55 |
|
KP90G－4T0750 |
100 |
157 |
152 |
75 |
四、KP90G变频器的外形安装尺寸
|
序号 |
尺寸
|
A（mm） |
B（mm） |
W（mm） |
H（mm） |
D（mm） |
安装孔径 |
|
1 |
5.5～7.5 |
193 |
288 |
205 |
300 |
200 |
Ø 7 |
|
2 |
11～15 |
190 |
377 |
256 |
395 |
196 |
Ø 7 |
|
3 |
19～22 |
236 |
449 |
280 |
467 |
245 |
Ø 7 |
|
4 |
30～37 |
250 |
611 |
360 |
635 |
234 |
Ø 12 |
|
5 |
45～55 |
270 |
638 |
400 |
668 |
243 |
Ø 12 |
|
6 |
75 |
300 |
747 |
444 |
777 |
260 |
Ø
12 |
