一、介绍：

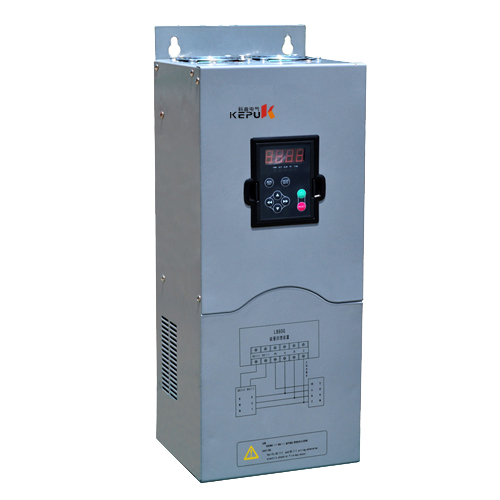

KP80G能量回馈装置可以把电梯、起重机等位能型负载工作过程中所产生的再生能量回馈到电网，避免了采用常规能耗式制动单元因电阻发热而造成的能量损耗，从而达到可观的节能效果，也可以实现风力、太阳能等的并网发电。该系列产品内部已经安装有电抗器和噪声滤波器，可以直接接驳电网，无相序要求，并且不会对电网和周边的电器设备造成干扰。
该能量回馈装置采用美国TI公司32位专用DSP芯片控制。主电路采用德国先进的功率模块（PIM）组装，并采
用电流控制型PWM有源逆变技术，该技术克服晶闸管有源逆变的一切弊病。可靠性高，保护功能强， 且具有电网
侧高功率因数正弦波电流、对电网无污染等特点。
二、性能特点：
数字化DSP控制。
纯正弦波输出，自动同步并网，电流谐波含量小，对电网无污染、无冲击。
母线电压闭环控制，快速追踪制动能量并回馈电网。
软件锁相环控制，高速、高精度跟踪电网频率。
电流环软启动技术，抑制并网冲击电流。
完善的保护和报警功能。
人机界面显示和参数操作。
回馈电压阀值可调功能。
可编程输入输出口。
三、应用领域：
电梯制动。
起重设备以及油井磕头机等位能型负载。
回馈电网式电子负载。
并网发电。
替换制动电阻。
三、主要技术参数：
|
项目 |
说明 |
|
输入
电源 |
电网电压 |
三相380V |
|
电网频率 |
45～65Hz |
|
控制 |
回馈电流控制方式 |
正弦波电流控制及闭环PID控制 |
|
直流电压控制方式 |
直流母线电压前馈控制及闭环PID控制 |
|
回馈阀值电压 |
620～700V可通过面板设置，连续可调 |
|
风扇控制 |
温度控制及上电启动两种方式 |
|
模块过温保护 |
85°C |
|
数字输入口 |
2个可编程口，功能可设置 |
|
数字输出口 |
1个可编程数字口，功能可设置，最大输出电流100mA；1个继电器输出口，常开常闭可设置 |
|
运行记录 |
总回馈、工作时间，精确到分 |
|
通讯接口 |
CAN、RS485 |
|
参数操作 |
可复制、粘帖系统参数 |
|
显示 |
状态指示 |
电源、设置、故障、回馈、参数操作五个指示灯 |
|
运行监控 |
直流母线电压、电网相序、电网线电压有效值，回馈电流有效值、回馈功率、模块温度，电网频率等参数 |
|
参数设定 |
设定电网电压、频率，回馈阀值、回馈电流、数字可编程口功能等 |
|
故障显示 |
20个故障记录 |
|
环境 |
安装环境 |
室内、海拔不大于1000m，无阳光直射，无
导电性粉尘及腐蚀性气体 |
|
环境温度 |
-10~40℃，通风良好 |
|
环境湿度 |
90％RH 以下（不结露） |
|
振动度 |
0.5g 以下 |
|
